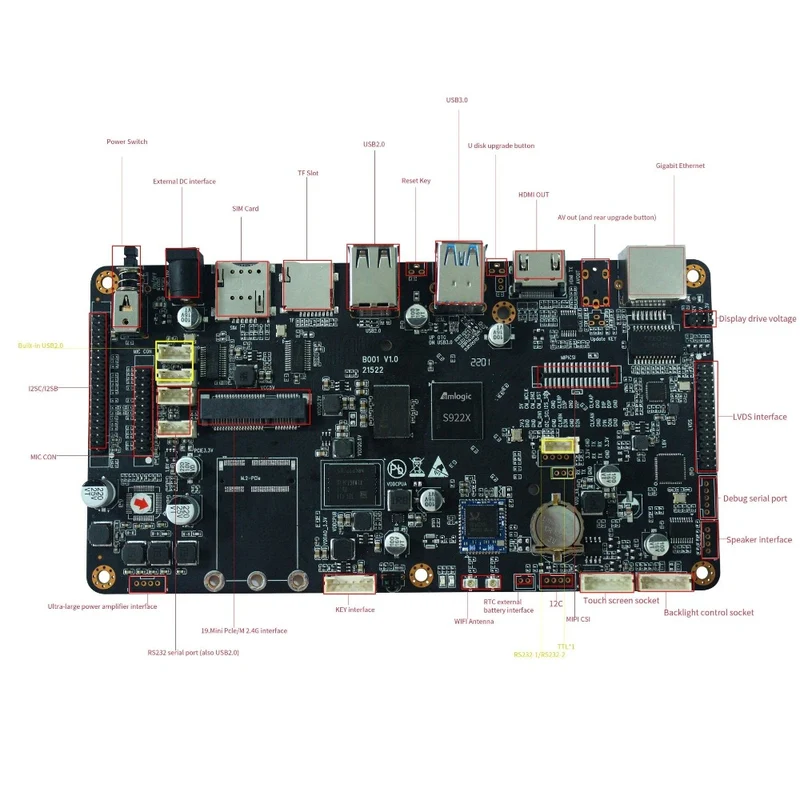

Carte de signalisation numérique Android Amlogic S922X

Carte de développement Amlogic S922X

Spécifications techniques
Modèle Non.	Carte de développement Android Amlogic S922X
Processeur	Amlogic S922X Quad Core BRAS Cortex A73 et Double  Core BRAS Cortex A53 1.98Ghz
GPU	BRAS Mali-G52 MP4 (6EE) OpenGL ES 3.2 Volcan 1.1 et OpenCL 2.0
RAM	DDR4 2GB / 4GB
ROM	16GB eMMC (Extensible up à 128 Go)
OS	Android 9.0
Vidéo et audio CODEC
Le décryptage RAPIDE	Assistance 4K H265 10 bits, H.264, AVS, MPEG-2 et de nombreuses d’autres  formats
Multimédia Assistance	Assistance MPEG1, MPEG2, MPEG4, H.264, WMV, MKV, TS, flv et d’autres  face  formats ; Soutien MP3 et d’autres  acoustique formats ; soutenez JPG, JPEG, BMP, PNG, GIF et d’autres  photo formats
Port
Vidéo sortie	1 canal LVDS 40 broches 2.0 mm double broche, peut prendre en charge un écran 8 bits, 10 bits ; Sortie HDMI 1 canal ; Sortie AV 1 canal
Vidéo contribution	x1, MIPI CSI
Audio sortie	4 broches 2.5mm douille 25W à 2 amplificateur et 3W à 2 orateur
Réseau interface	x1, Ethernet 10M/100M WIFI+BT, bande unique 2.4G ou double bande 2.4G/5G pour les options  Emplacement PCIE (4G) x1 ou emplacement M.2 (4G) x1 pour les options
USB2.0 interface	USB OTG x1 (disponible pour HOST) HÔTE USB x7
Rétro-éclairage interface	x2, 6 broches 2.0mm douille
Infrarouge interface	x1, 7 broches 2.0mm prise, supports tous les deux rouge et et une transition qui soit juste. DEL indicateurs
Fonction expansion port	Port série ports x4
TF carte fente	x1
OUI carte fente	x1
RTC	accompagne Paisible synchronisation

Spécifications du panneau d'affichage numérique S922X :

• SoC – Processeur hexacœur Amlogic S922X avec 4 cœurs Arm Cortex A73 jusqu'à 2.0 GHz, 2 cœurs Arm Cortex A53, GPU Arm Mali-G52MP6 (6EE) ; Processus de fabrication 12 nm
• Mémoire système – 2 Go ou 4 Go LPDDR4

• Sortie vidéo et interface d'affichage
  • HDMI 2.1 jusqu'à 4K à 60 Hz ; Prise en charge HDMI CEC, HDCP 2.2 et HDR
  • Port LVDS 1 canal + connecteur de rétroéclairage + connecteur d'écran tactile
  • Port eDP 1 canal + connecteur de rétroéclairage
  • Interface V-By-One vers la puce T112 (plus d'informations à la fin de l'article)
• Vidéo - Moteur AVE-10 avec décodage vidéo 4K UHD H.265 / VP9 / AVS2 jusqu'à 60 ips, Dolby Vision, Advanced HDR10, HDR10 +, HLG et PRIME HDR prise en charge de la plage dynamique élevée
• Audio
  • Jack audio 3.5mm
  • En-têtes d'entrée et de sortie audio
  • En-têtes I2S non remplis
  • audio numérique via HDMI
• Connectivité
  • Gigabit Ethernet, Norme RJ-10 100/1000/45 XNUMX M
  • Double bande 802.11 b/g/n/ac 2×2 MIMO WiFi 5, Bluetooth 5.0 via le module Ampak AP6398S
  • 4G LTE en option via prise mPCIe et emplacement pour carte microSIM
• USB – 1 port USB 3.0 Type-A, 1 port USB 2.0 Type-A, 1 connecteur USB OTG, 3 connecteurs USB 2.0
• Série – 2x en-têtes RS-232
• Extension – prise mPCIe, en-tête I2C, en-tête de clavier
• Divers – Bouton d'alimentation, LED d'alimentation, récepteur IR
• Alimentation – 12 V CC / 3 A

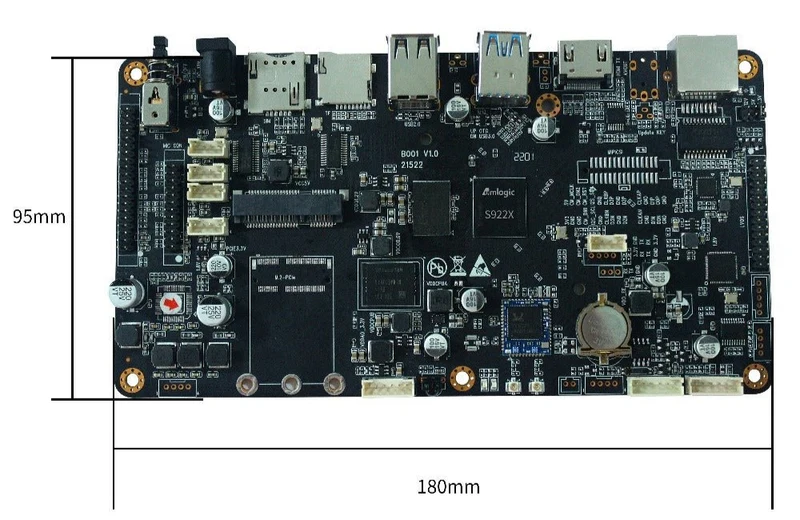

• Dimensions – 180 mm*95 mm*20 mm
